☆难点一

菱形面之间的特征不清晰

☆难点二

反光杯区棱角不清晰
，，泛起反向痕

☆难点三：

边与边之间爆发竖纹

第一点

球型菱形区解决计划：

合理选用系统优化设置模式

提升微细特征角位处置惩罚能力

↓↓↓

JT-810高速数控系统

优化设置可选用“精度优先”模式。
。

该模式下

系统在线与点之间的控制上
，，

举行优化处置惩罚
，，

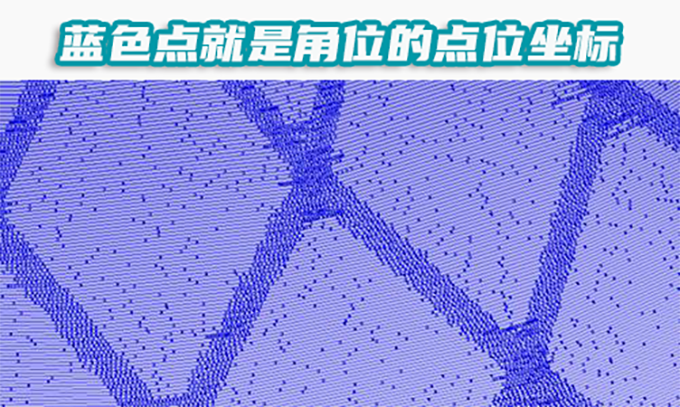

使每一个菱形面之间的

角位处置惩罚很是细腻

如下图

▼▼▼

JTGK-800G搭载JT-810高速数控系统

加工实例如下

第二点

反光杯解决计划：

选用具有优异吸振性能和

优越动态加工性能的

高速数控加工装备

↓↓↓

使用R0.5球刀精加工反光杯内棱角时
，，

若是泛起主轴振动过大的情形
，，

面与面之间容易爆发角位过切
，，

棱角不清晰。
。

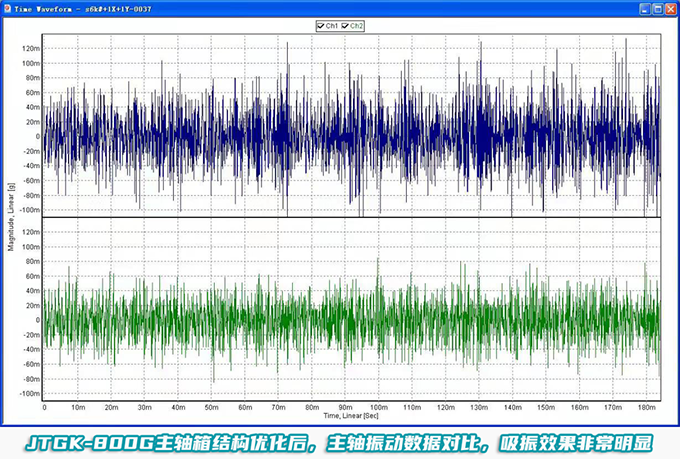

JTGK-800G主轴箱结构

具有优异的吸振性能
，，

使主轴的振动更低
，，更稳固！

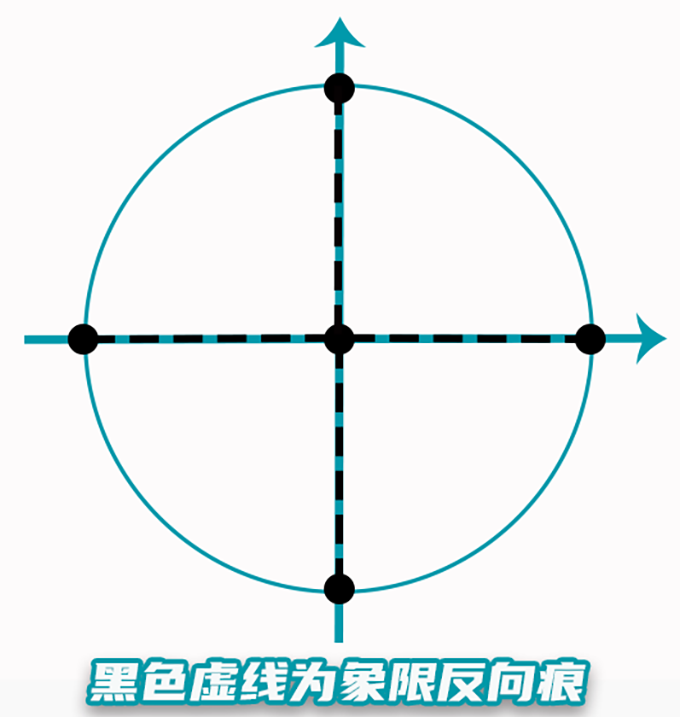

（反光杯是圆形物体
，，当装备加工在每一个象限点时都会有滞后
，，从而爆发一条反向痕。
。）

▼▼▼

▼

JTGK-800G

具备优越的动态加工性能

在处置惩罚这些征象时有

奇异的处置惩罚效果

▼▼▼

JTGK-800G加工反光杯实例如下

第三点

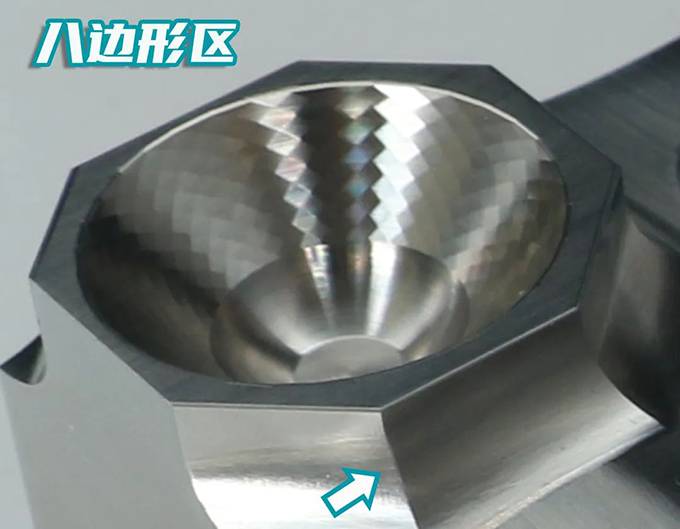

八边形区解决计划：

选用系统的“抑震调解”功效

↓↓↓

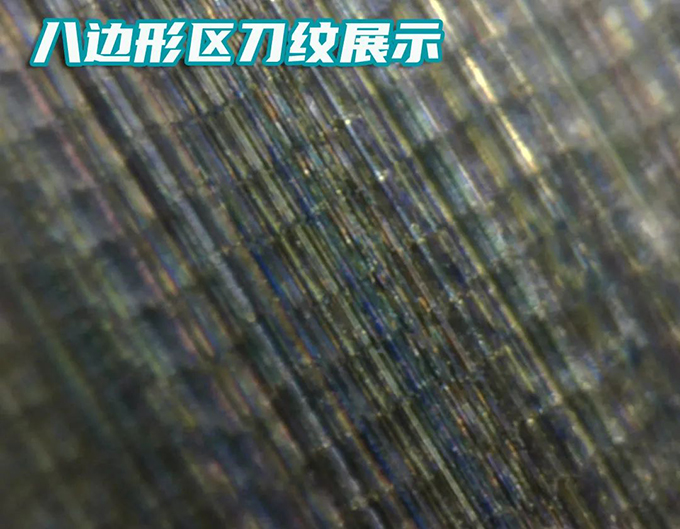

加工装备单轴正常加工是不会爆发振动
，，

但八边形区需要XY轴联动加工
，，

两轴插补时就会爆发微振动
，，

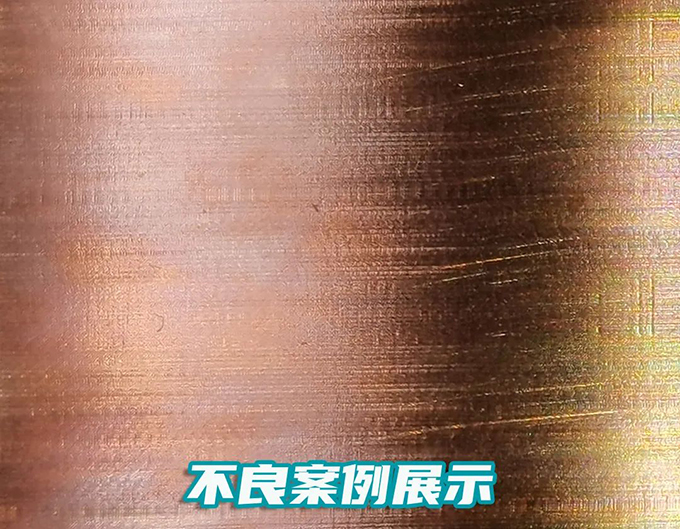

泛起竖纹等不良加工征象。
。

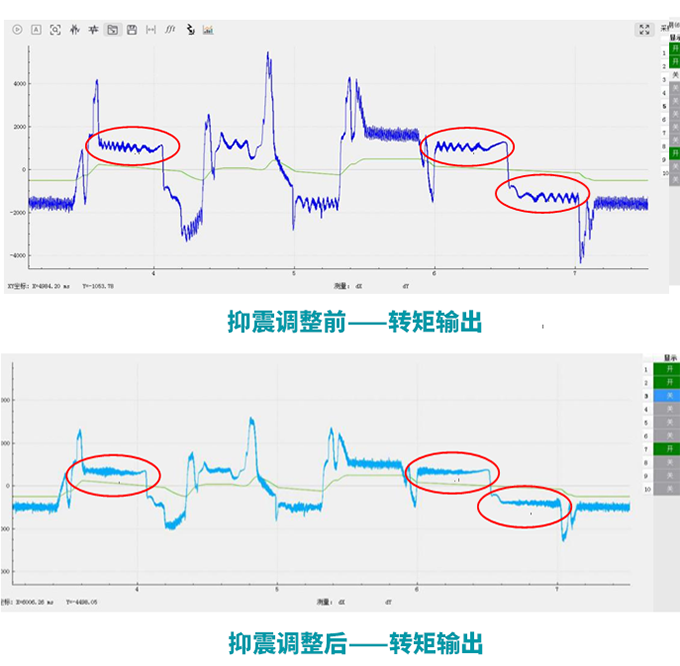

通过使用JT-810高速数控系统自带的

“抑震调解”功效

消除“竖纹”实现优异的加工质量。
。

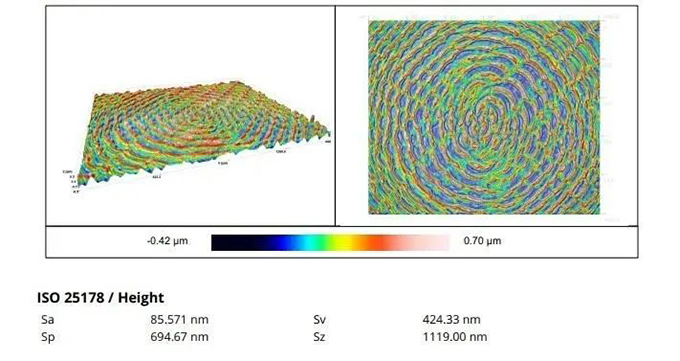

1、白光仪检测数据

从白光仪检测图表可以获得外貌粗糙度

（Sa≤0.085571μm、Sz≤0.42433μm）

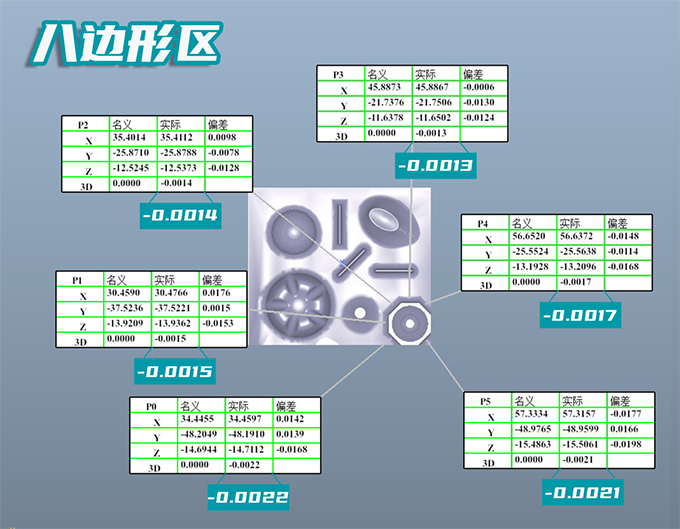

2、佳铁在机丈量系统检测效果

（3D轮廓精度误差≤0.0082mm）

3、显微镜放大400倍视察没有不良加工效果

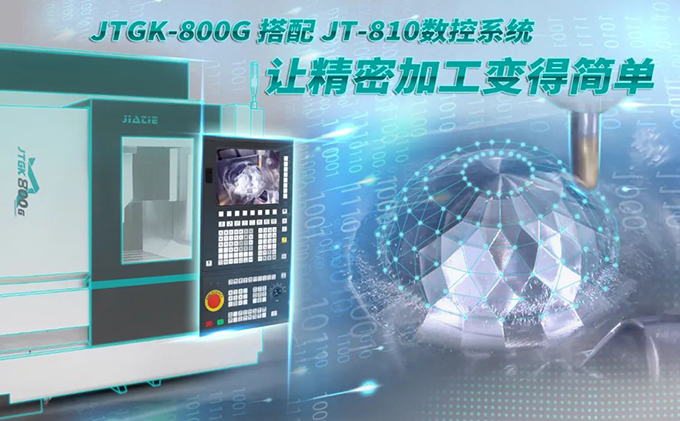

JTGK-800G搭配JT-810高速数控系统

帮您解决行业工艺浩劫题！
